Terdapat 7 jenis
Gerbang Logika Dasar yang membentuk sebuah Sistem Elektronika Digital, yaitu :
- Gerbang AND
- Gerbang OR
- Gerbang NOT
- Gerbang NAND
- Gerbang NOR
- Gerbang X-OR (Exclusive OR)
- Gerbang X-NOR (Exlusive NOR)
nput
dan Output pada Gerbang Logika hanya memiliki 2 level. Kedua Level tersebut
pada umumnya dapat dilambangkan dengan :
- HIGH (tinggi)
dan LOW (rendah)
- TRUE (benar)
dan FALSE (salah)
- ON (Hidup) dan
OFF (Mati)
- 1 dan 0
Contoh
Penerapannya ke dalam Rangkaian Elektronika yang memakai Transistor TTL
(Transistor-transistor Logic), maka 0V dalam Rangkaian akan diasumsikan
sebagai “LOW” atau “0” sedangkan 5V akan diasumsikan sebagai “HIGH” atau “1”.
Berikut
ini adalah Penjelasan singkat mengenai 7 jenis Gerbang Logika Dasar beserta
Simbol dan Tabel Kebenarannya.
Gerbang AND (AND Gate)
Gerbang
AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran
(Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua
masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output)
Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang
menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak
memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.
Simbol dan Tabel Kebenaran
Gerbang AND (AND Gate)
Diagram Waktu Gerbang AND
Gerbang OR (OR Gate)
Simbol
yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X +
Y.
Simbol dan Tabel Kebenaran
Gerbang OR (OR Gate)
Diagram Waktu Gerbang OR
Gerbang NOT (NOT Gate)
Gerbang
NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran
(Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena
menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau
Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai
Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT
biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.
Simbol dan Tabel Kebenaran Gerbang
NOT (NOT Gate)
Diagram Waktu Gerbang NOT
Gerbang NAND (NAND Gate)
Arti
NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari
Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output)
Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua
Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai
Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.
Simbol dan Tabel Kebenaran
Gerbang NAND (NAND Gate)
Diagram Waktu Gerbang NAND
Gerbang NOR (NOR Gate)
Arti
NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang
OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang
OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari
Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1,
maka semua Masukan (Input) harus bernilai Logika 0.
Simbol dan Tabel Kebenaran
Gerbang NOR (NOR Gate)
Diagram Waktu Gerbang NOR
Gerbang X-OR (X-OR Gate)
X-OR
adalah singkatan dari Exclusive OR yang terdiri dari 2 Masukan (Input) dan 1
Keluaran (Output) Logika. Gerbang X-OR akan menghasilkan Keluaran (Output)
Logika 1 jika semua Masukan-masukannya (Input) mempunyai nilai Logika yang
berbeda. Jika nilai Logika Inputnya sama, maka akan memberikan hasil Keluaran
Logika 0.
Simbol dan Tabel Kebenaran
Gerbang X-OR (X-OR Gate)
Diagram Waktu Gerbang X-OR

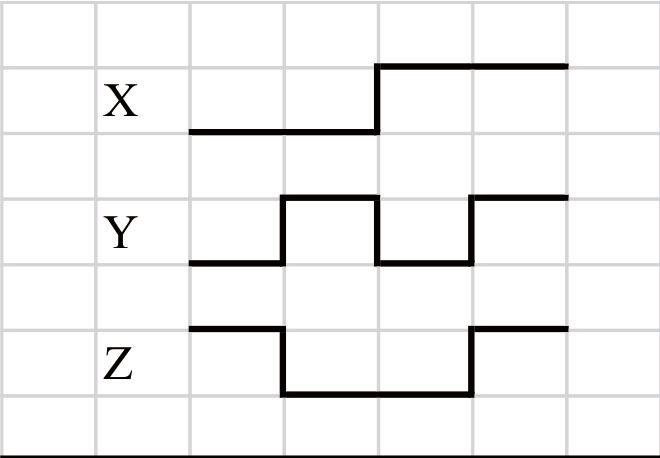

Gerbang X-NOR (X-NOR Gate)
Seperti
Gerbang X-OR, Gerban X-NOR juga terdiri dari 2 Masukan (Input) dan 1
Keluaran (Output). X-NOR adalah singkatan dari Exclusive NOR dan merupakan
kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan menghasilkan
Keluaran (Output) Logika 1 jika semua Masukan atau Inputnya bernilai Logika
yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika semua Masukan
atau Inputnya bernilai Logika yang berbeda. Hal ini merupakan kebalikan dari
Gerbang X-OR (Exclusive OR).
Simbol dan Tabel Kebenaran
Gerbang X-NOR (X-NOR Gate)
